Een dilatatievoeg tegels is een onderbroken, elastisch gevulde naad die het tegelveld verdeelt en beweging opvangt. Zonder die voeg loopt de spanning op tot de rand van een tegel het begeeft.
Tegels zetten uit en krimpen door temperatuur en droging. Een gewone voeg vangt dat niet op, een dilatatievoeg wel, mits hij op de juiste plek en breedte zit.
De dilatatievoeg tegels is de beweegbare naad die thermische en krimpwerking opvangt, en hij bestaat in drie typen: de veldbegrenzingsvoeg die grote velden deelt, de randvoeg langs vaste bouwdelen en de doorgetrokken constructievoeg. Binnen houd je een veld tot ongeveer 50 m2 aan, buiten tot 25 m2, en bij vloerverwarming vanaf 40 m2. Je vult de voeg elastisch of met een profiel, nooit met cementvoeg. Op de gratis monsteraanvraag via tegelmonsters.nl/tegels koppelen we formaat en velddeling aan jouw project.
In dit artikel
- Wat is een dilatatievoeg tegels en waarom heb je hem nodig?
- Welke soorten dilatatievoegen zijn er in tegelwerk?
- Hoe groot mag een tegelveld zijn zonder dilatatievoeg?
- Waar plaats je een dilatatievoeg rond kolommen en deuren?
- Hoe voer je een dilatatievoeg uit: kit of profiel?
- Wat betekent dilatatie bij vloerverwarming en buiten?
- Hoe stel je een monsterpakket samen voor je project?
- Veelgestelde vragen
Definitie
Wat is een dilatatievoeg tegels en waarom heb je hem nodig?
Een dilatatievoeg, ook wel bewegingsvoeg genoemd, is een naad die het tegelwerk bewust onderbreekt zodat het veld kan werken zonder spanning op te bouwen. Bewegen betekent hier uitzetten en krimpen. Elke tegelvloer werkt een klein beetje mee met temperatuur en met de droging van de ondergrond eronder. Die werking is minuscuul per tegel, maar telt op over een groot oppervlak. De bewegingsvoeg geeft die opgetelde beweging een plek om naartoe te gaan.
De omvang van de werking is te berekenen. Volgens ISO 10545-8 zet porcellanato, een doorgebakken dichte keramiektegel met lage wateropname, ongeveer 6 tot 8 micrometer per meter per graad Celsius uit. Bij een temperatuurverschil van 20 graden komt dat op een veld van 8 meter neer op ruim een millimeter beweging. Die millimeter moet ergens heen. Zonder bewegingsvoeg drukt het veld tegen de wand of tegen zichzelf, en dan komt de zwakste schakel onder spanning: de tegelrand of de hechting met de lijm.
Hier zit het verschil met de gewone tegelvoeg. Die smalle naad met cementvoegmortel houdt de tegels op maat en draagt het beeld, maar hij is star en beweegt niet mee. De keuze van die breedte werkten we apart uit in onze keuzegids voor voegbreedte per zone. De dilatatievoeg tegels heeft een andere taak: niet het beeld, maar de beweging. Daarom staat hij verder uit elkaar, is hij breder en wordt hij elastisch gevuld.
Typen
Welke soorten dilatatievoegen zijn er in tegelwerk?
De drie typen dilatatievoeg tegels verschillen in waar ze zitten en welke beweging ze opvangen. De veldbegrenzingsvoeg, ook tussenvoeg genoemd, deelt een groot vloer- of wandvlak in kleinere velden. Die voeg vangt de opgetelde thermische en krimpwerking binnen elk veld op. De aansluitings- of randvoeg loopt langs wanden, kolommen, kozijnen en langs een bad of douchebak. Hij houdt het tegelwerk los van vaste bouwdelen, zodat een uitzettend veld niet tegen de muur duwt.
Het derde type is de constructievoeg, ook wel bouwscheidingsvoeg. Dit is een naad die al in de draagconstructie of de dekvloer zit. Denk aan een naad tussen twee bouwdelen of boven een uitzetvoeg in de fundering. Zo’n naad beweegt sowieso, dus je trekt hem ononderbroken door tot in het tegeloppervlak. De uitvoeringsrichtlijn URL 35-101 voor keramisch tegelwerk beschrijft dat een aanwezige constructievoeg altijd in de tegellaag moet terugkomen, op exact dezelfde plek. Wie hem overtegelt, verplaatst de beweging naar een willekeurige tegel erboven.
Voor een architect of projectbegeleider is het handig om de drie typen al in de tekening te plannen. De veldbegrenzing volgt uit de veldgrootte, de randvoeg volgt uit de plattegrond en de constructievoeg ligt al vast in de ruwbouw. In de projecten die via ons lopen zien we dat een vroeg voegenplan het uitvoeren later een stuk rustiger maakt, omdat de tegelzetter dan niet ter plekke hoeft te improviseren.
Veldgrootte
Hoe groot mag een tegelveld zijn zonder dilatatievoeg?
De maximale veldgrootte is de belangrijkste richtwaarde bij het plannen van een dilatatievoeg tegels. Voor een niet-verwarmde vloer binnen wordt een veld tot ongeveer 50 m2 aangehouden, met een langste zijde van maximaal 8 meter. Zodra het oppervlak groter wordt of langer wordt dan 8 meter, deel je het met een veldbegrenzingsvoeg. Ook de vorm telt: een langgerekt veld werkt meer over zijn lengte, dus de verhouding tussen lengte en breedte blijft binnen 1 op 2.
Bij een verwarmde dekvloer, de zand-cementlaag of gietvloer waarin de vloerverwarming ligt, gelden strengere maten. De Duitse dekvloernorm DIN 18560 houdt voor een verwarmde, niet-hechtende dekvloer een bewegingsvoeg aan vanaf ongeveer 40 m2, omdat de warmtecyclus bovenop de gewone temperatuurwerking komt. Buiten wordt de drempel nog kleiner. Een keramisch terras vangt direct zonlicht en vorst, waardoor het temperatuurverschil over een dag flink oploopt. Daar wordt een veld tot ongeveer 25 m2 aangehouden, met een zijde van 5 tot 6 meter.
Maximale veldgrootte per situatie (m2)
Schaal loopt tot 50 m2. Richtwaarden voor keramisch tegelwerk volgens DIN 18560 en de uitvoeringsrichtlijn URL 35-101.
| Binnen niet-verwarmd |
|
50 m2 | ||
| Binnen verwarmd |
|
40 m2 | ||
| Buiten schaduw |
|
25 m2 | ||
| Buiten volle zon |
|
Kleiner, korte zijde |
De achtergrond van deze maten zit in de opgetelde werking. Een groter veld werkt over een langere afstand, dus de opgetelde uitzetting wordt groter en de spanning aan de veldrand loopt op. Grote formaten versterken dat, omdat een lange tegel zelf al meer werkt. De aandachtspunten rond grote platen zetten we uiteen in ons artikel over grootformaat tegels in projecten. De vlakheid van de ondergrond speelt ook mee, en die basis behandelen we in de context van wateropname en keramiekklassen.
Plaatsing
Waar plaats je een dilatatievoeg rond kolommen en deuren?
De plaatsing volgt een vast rijtje aandachtspunten. Langs elke wand, kolom en kozijn houd je het tegelwerk los met een randvoeg, zodat een uitzettend veld niet tegen het vaste bouwdeel duwt. Rond een kolom loopt die voeg volledig om de doorsnede heen, want een kolom staat star in het veld en vormt anders een breekpunt. In een deuropening plaats je een veldbegrenzingsvoeg onder de dorpel, omdat twee aangrenzende ruimtes vaak een andere temperatuur en een andere ondergrond hebben.
Materiaalovergangen vragen dezelfde aandacht. Waar keramiek overgaat in een andere vloerafwerking, of waar de dekvloer van samenstelling verandert, komt een bewegingsvoeg. De uitvoeringsrichtlijn URL 35-101 houdt daarvoor een breedte van minimaal 4 mm aan. Een aanwezige constructievoeg in de ondergrond trek je op exact dezelfde lijn door tot in de tegellaag. Zo blijft de beweging op de plek waar de constructie hem al opvangt, in plaats van dat hij zich verplaatst naar een willekeurige tegel.
Een randvoeg langs de wand valt vaak weg onder de plint of de kitrand, waardoor hij op de tekening onzichtbaar wordt. Toch is juist die randvoeg de eerste plek waar spanning ontstaat. Onze specialisten adviseren de randvoeg al in de plattegrond in te tekenen, samen met de veldbegrenzing en de constructievoegen. Loop je een project door, plan dan een afspraak via de pagina contact om het voegenplan samen te bekijken.
Teken het voegenplan vroeg uit. De dilatatievoeg tegels valt slimmer als je hem in de ontwerpfase op formaat afstemt. Vraag gratis monsters aan en leg het tegelformaat naast je velddeling.
Uitvoering
Hoe voer je een dilatatievoeg uit: kit of profiel?
Er zijn twee gangbare manieren om een dilatatievoeg tegels af te werken. De eerste is een elastische voegmassa: een silicone- of polyurethaankit die de naad vult en meebeweegt. Je plaatst er een rugvulling achter, zodat de kit alleen aan de twee tegelflanken hecht en vrij kan rekken en drukken. De tweede manier is een dilatatieprofiel, een voorgevormd metalen of kunststof profiel met een flexibel middendeel dat je tijdens het leggen meelijmt. In drukke ruimtes en bij zwaar belaste vloeren houdt een profiel de randen beter beschermd dan losse kit.
In beide gevallen geldt dat de voeg door de hele opbouw moet lopen. Een bewegingsvoeg die alleen de tegellaag doorsnijdt maar niet de lijm en de dekvloer eronder, kan de beweging niet echt vrijgeven. De naad loopt dus door tot in de dekvloer, de estrich waarin de vloerverwarming of de zand-cementlaag zit. De lijm eronder wordt genormeerd via NEN-EN 12004-1, waarbij een vervormbare klasse zoals C2 S1 kleine werking mee opneemt. De inbedding en de dunbedmethode, waarbij je de lijm met een getande kam uitkamt, staan beschreven in de legrichtlijn DIN 18157.
Het formaat van de tegel bepaalt mede hoe zwaar de voeg belast wordt. Pamesa Ceramica uit Spanje, bekend om een breed porcellanato-assortiment tot slab-formaat en een waterstofaangedreven productielijn, levert platen waarbij een grote velduitzetting hoort en dus een goed doorgezette dilatatievoeg. Een slab is een dunne, grote plaat vanaf circa 75 cm. Het op maat brengen van zulke platen werkten we uit in onze werkwijze voor het zagen van XXL-tegels en slabs. Voor kleinere wandvlakken speelt de randvoeg de hoofdrol: Ceragni uit Portugal, bekend om kleine wandformaten in een brede Basic-kleurenrange, vraagt vooral een nette aansluiting langs kozijn en plafond.
Verwarming en buiten
Wat betekent dilatatie bij vloerverwarming en buiten?
Vloerverwarming en buitentoepassing zijn de twee situaties waarin dilatatie het zwaarst telt. Een verwarmde vloer loopt elke dag op en weer terug in temperatuur, en die cyclus herhaalt zich een heel stookseizoen lang. De vloer werkt daardoor meer dan een onverwarmde vloer, dus de veldbegrenzing zit dichter op elkaar. De dekvloernorm DIN 18560 houdt voor een verwarmde, niet-hechtende dekvloer een bewegingsvoeg aan vanaf ongeveer 40 m2. Het samenspel van tegel, lijm en systeem werkten we breder uit in ons artikel over tegels en vloerverwarming.
Buiten komt er nog een factor bij. Een terras vangt direct zonlicht, waardoor het oppervlak overdag warm wordt en ’s nachts weer afkoelt, met een groter temperatuurverschil dan binnen. Daarnaast zet water in een naad uit bij vorst. Een dilatatievoeg buiten is daarom vorstbestendig gevuld en loopt volledig door tot in de ondergrond. Het Bouwbesluit stelt via Bouwbesluit 2012 eisen aan vloeren en aan de vlakheid van afwerklagen, en die vlakheid bepaalt mede hoe gelijkmatig de velden en voegen verdeeld kunnen worden.
De meest gestelde vraag die ons team krijgt over grote projectvloeren, gaat precies over deze combinatie: hoe verhoudt de veldindeling zich tot het formaat en de zone. Voor een strak geslepen rand, die de gewone voeg smaller maakt maar de dilatatie niet vervangt, geeft onze uitleg over gerectificeerde tegels de achtergrond. Wil je de smalle voeg bij zo’n rand goed specificeren, dan werkten we dat uit in de gids over gerectificeerde tegels en voegbreedte.
Monsterpakket
Hoe stel je een monsterpakket samen voor je project?
Op de pagina tegels filter je gratis op zone, formaat, kleur en afwerking. Per project kies je de toepassing die past bij het zwaartepunt van het ontwerp, en je ziet direct welke collecties op voorraad zijn en als monster mee kunnen. Omdat het formaat de velddeling bepaalt, is een fysiek monster in het beoogde formaat het startpunt voor het voegenplan. Zo koppel je de dilatatievoeg tegels aan een echte afmeting in plaats van aan een getal op papier.

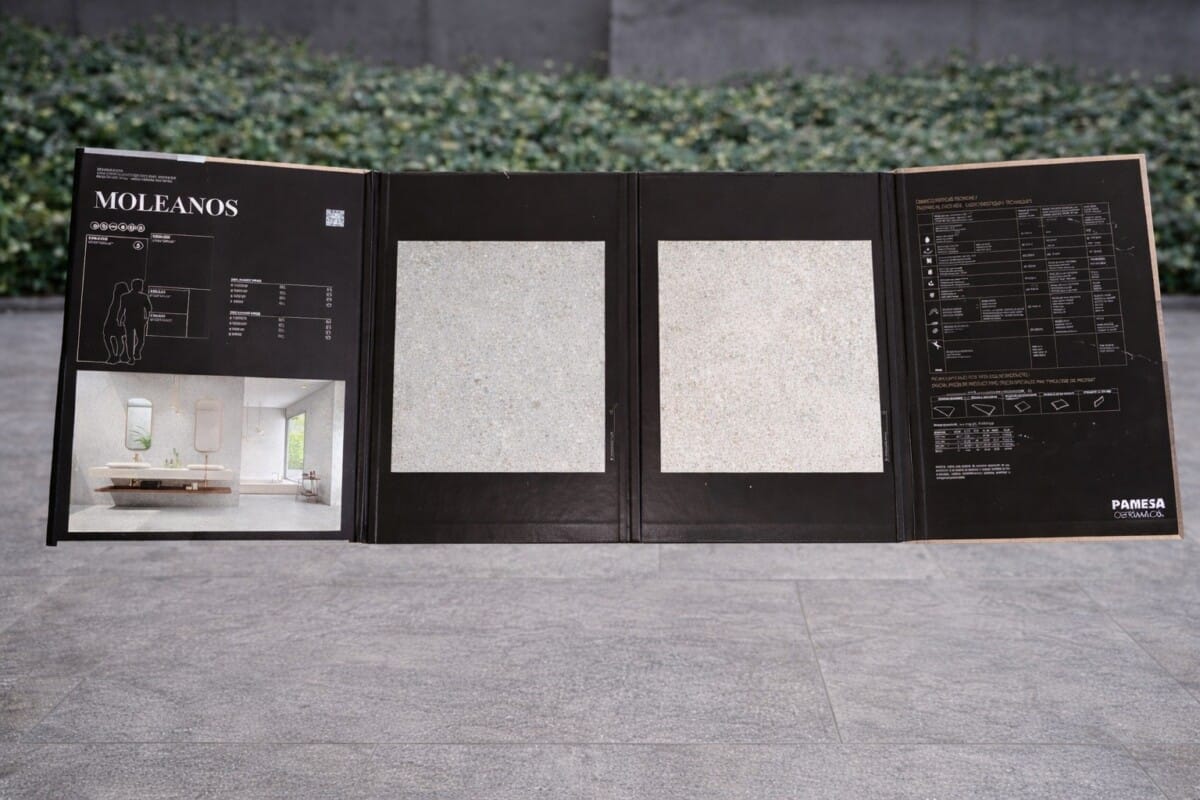

Met de Monstermap-tool bundel je de tegels per project en houd je de selectie centraal bij. Dat helpt vooral wanneer een groot veld in meerdere zones valt en de velddeling op elkaar moet aansluiten. Je voegt de zones samen toe en deelt de selectie met je opdrachtgever voordat de monsters bezorgd worden. Na duizenden tegelmonsters te hebben verstuurd merken we dat een vroeg gedeelde selectie de latere uitvoering aanzienlijk soepeler maakt.
Filter per zone en bundel je project. Kies een toepassing, filter op formaat en stem de velddeling af op de tegel die je kiest. Zo komt het monsterpakket precies aan op wat je project vraagt.
Vraag gratis monsters aanTegels voor badkamerTegels voor restaurantOpen de Monstermap
In de projecten die via ons lopen zien we steeds vaker dat een eerste filterronde online wordt afgerond, en dat de fysieke beoordeling in onze showroom in Utrecht volgt. Zo blijft de monsteraanvraag laagdrempelig en is de showroom-afspraak een gerichte verdiepingsslag op een al ingekorte selectie, waarin we de velddeling en de dilatatievoeg tegels samen doornemen. De showroom is alleen op afspraak voor vakmensen toegankelijk.
Veelgestelde vragen
Wat is het verschil tussen een dilatatievoeg en een gewone tegelvoeg?
Een gewone tegelvoeg is de smalle naad met cementvoegmortel tussen twee tegels, bedoeld om de tegels op maat te houden. Een dilatatievoeg is een bredere, onderbroken naad die het tegelveld verdeelt en beweging opvangt. Je vult hem met een elastisch materiaal of een profiel, nooit met harde cementvoeg. De gewone voeg draagt het beeld, de dilatatievoeg vangt de werking op.
Hoe groot mag een tegelveld binnen zijn zonder dilatatievoeg?
Voor een niet-verwarmde vloer binnen wordt een veld tot ongeveer 50 m2 aangehouden, met een langste zijde van maximaal 8 meter en een lengte-breedteverhouding tot 1 op 2. Bij vloerverwarming zakt die drempel naar circa 40 m2 volgens DIN 18560, omdat de warmtecyclus extra werking geeft. Boven die maten deel je het veld met een veldbegrenzingsvoeg.
Welke afstand houd je aan tussen dilatatievoegen op een terras?
Buiten is de drempel strenger dan binnen. Voor een keramisch terras wordt een veld tot ongeveer 25 m2 aangehouden, met een zijde van maximaal 5 tot 6 meter en een verhouding tot 1 op 2. Op een terras dat veel zon vangt, houd je de afstand tussen dilatatievoegen aan de korte kant vanwege grotere temperatuurverschillen. Vorst en water maken een volledig doorlopende, elastische voeg noodzakelijk.
Hoe breed moet een dilatatievoeg in tegelwerk zijn?
Een dilatatievoeg bij een materiaalovergang of langs een vast bouwdeel is minimaal 4 mm breed. Buiten en bij grote velden houd je in de praktijk 5 tot 8 mm aan, zodat het elastische materiaal genoeg rek en druk kan opnemen. De voeg loopt door de hele opbouw, tot in de dekvloer, en wordt gevuld met een elastische kit of afgewerkt met een dilatatieprofiel.
Waar moet een dilatatievoeg in een tegelvloer komen?
Een dilatatievoeg komt langs alle vaste bouwdelen zoals wanden, kolommen en kozijnen, in deuropeningen, bij elke materiaal- of ondergrondovergang en boven een bestaande constructievoeg. Verder deel je grote velden op met veldbegrenzingsvoegen volgens de maximale veldgrootte. Wil je dit vooraf beoordelen, vraag dan gratis monsters aan via tegelmonsters.nl/tegels en leg het formaat naast de velddeling.
Klaar om je voegenplan vast te zetten?
Vraag gratis een monsterpakket aan en stem het tegelformaat af op je velddeling voordat het bestek de deur uitgaat.
Bronnen
- DIN 18560 – Dekvloeren: bewegingsvoegen en veldindeling bij zwevende en verwarmde dekvloeren, veldgrootte vanaf circa 40 m2 verwarmd.
- URL 35-101 – Uitvoeringsrichtlijn keramisch tegelwerk: rand-, veldbegrenzings- en constructievoegen, minimale voegbreedte bij materiaalovergang.
- DIN 18157 – Uitvoering van keramische bekleding via de dunbedmethode.
- ISO 10545-8 – Bepaling van de lineaire thermische uitzetting van keramische tegels, circa 6 tot 8 micrometer per meter per Kelvin.
- NEN-EN 12004-1 – Lijm voor tegels: classificatie, C2 en deformeerbare klassen S1 en S2.
- EN 14411 / ISO 13006 – Keramische tegels: definities, maattoleranties en diktes.
- Bouwbesluit 2012 – Prestatie-eisen vloeren en vlakheid van afwerklagen.
